Sexta Presentación de la Primer Jornada Virtual de Protección Radiológica
Introducción y Contexto del Cálculo de Blindaje
El cálculo de blindaje es un paso crucial en el diseño de salas para equipos de radiodiagnóstico como tomógrafos y angiografías. Freddy Dávila subrayó que la finalidad principal del blindaje es proteger al personal ocupacionalmente expuesto y al público en general, asegurando que las dosis recibidas se mantengan dentro de los límites establecidos por normativas internacionales, como las indicadas por el NCRP Report 147.
Un blindaje adecuado no solo cumple una función de protección radiológica, sino que también permite optimizar los recursos financieros. Dávila explicó que al conocer con precisión los materiales y espesores requeridos, se puede evitar sobrecargar las estructuras con blindajes excesivos, lo que representa un ahorro importante en los costos de construcción.
Normativas y Requisitos Internacionales
Factores Fundamentales en el Cálculo
Uno de los puntos clave del cálculo de blindaje es determinar el espesor adecuado de las barreras que separan las zonas de alta radiación de las áreas ocupadas por personal o público. Para ello, se debe conocer la carga de trabajo de los equipos de radiodiagnóstico, que incluye el número de estudios realizados, el tipo de procedimiento (como tomografías con contraste) y la energía de los rayos X utilizados.

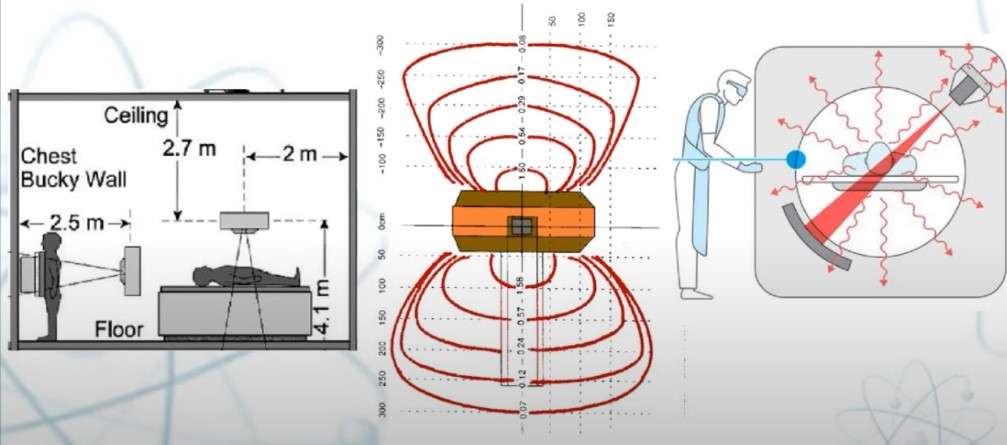

Dávila explicó que las barreras de blindaje deben diseñarse considerando la radiación primaria, dispersa y de fuga. En particular, la radiación dispersa puede variar significativamente dependiendo del tipo de procedimiento y la energía de los rayos X, lo que requiere ajustar el blindaje para cada sala en función de estas variables.
Modelos Matemáticos Utilizados
El cálculo de blindaje se realiza utilizando ecuaciones matemáticas basadas en modelos de dispersión de radiación, como el modelo de Archer, que permite determinar el espesor necesario de los materiales de blindaje. Dávila detalló cómo se sustituyen los valores obtenidos del equipo (como la carga de trabajo y la energía de los rayos X) en las ecuaciones para calcular los espesores en plomo, concreto y otros materiales.

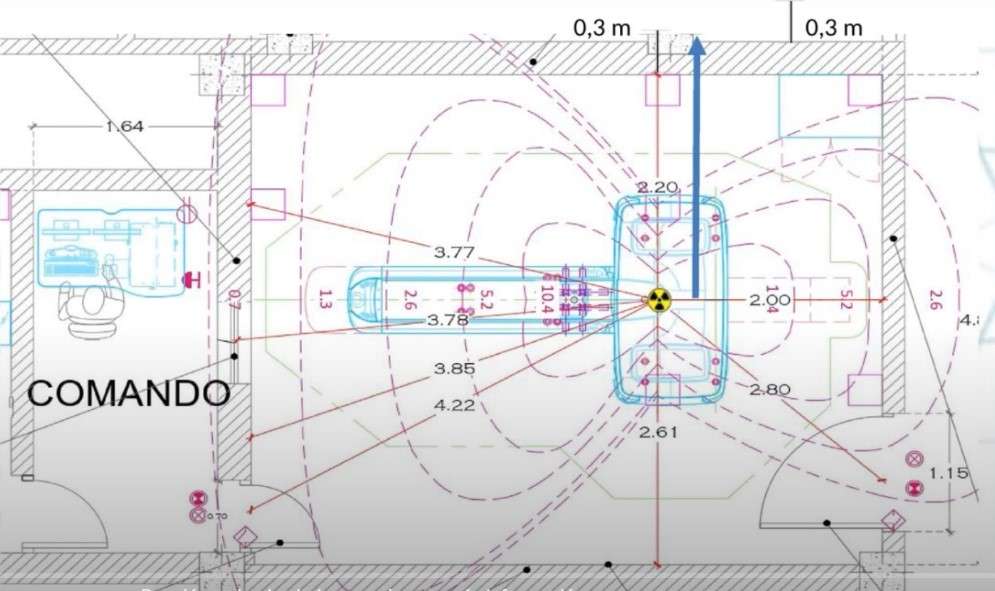

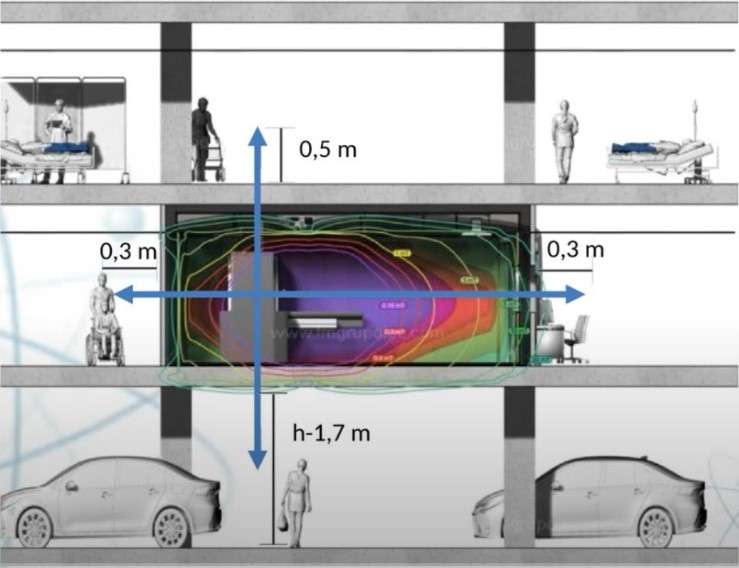

Además, hizo énfasis en la importancia de considerar el factor de ocupación, que mide el tiempo que las personas pasan en las áreas cercanas a las fuentes de radiación. Este factor es crucial para ajustar el espesor del blindaje y garantizar que las dosis de radiación recibidas por el público y el personal ocupacionalmente expuesto se mantengan dentro de los límites permitidos.

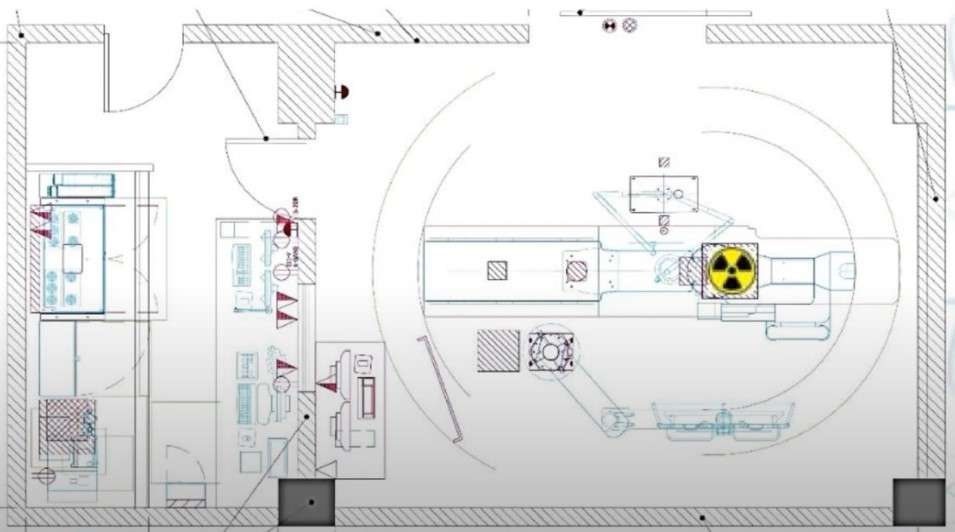

Ejemplo Práctico de Cálculo de Blindaje
Freddy Dávila presentó un ejemplo práctico de un cálculo de blindaje para una sala de tomografía. En este ejemplo, se consideraron factores como el número de estudios realizados al día, la cantidad de estudios con medio de contraste, y la proporción de estudios realizados en áreas específicas del cuerpo, como cráneo y abdomen.
En este caso, el cálculo incluyó las variables de dispersión para estudios de cráneo y cuerpo, utilizando valores promedio de dosis de radiación. A partir de estos datos, se determinó el espesor de las barreras en plomo y concreto, asegurando que los valores de dosis permanecieran dentro de los límites establecidos para el personal y el público.
Importancia del Levantamiento Radiométrico
Una vez construido el blindaje y montado el equipo, es esencial realizar un levantamiento radiométrico para verificar que el blindaje instalado cumple con los requisitos teóricos. Dávila explicó que este paso es crucial para validar el cálculo realizado previamente y detectar posibles deficiencias en la construcción, como la utilización de materiales con densidades inferiores a las especificadas o errores en la instalación.
Este levantamiento también es necesario cuando se renuevan equipos o se cambian las características de las salas, ya que cualquier modificación en la infraestructura o el equipo puede alterar los niveles de radiación dispersa.
Optimización y Ahorro en el Diseño de Blindaje
Conclusión
La charla del MSc. Freddy Dávila Laprea proporcionó una visión integral de los principios de cálculo de blindaje, destacando la necesidad de una correcta planificación y diseño para garantizar la seguridad en las instalaciones radiológicas. A través de ejemplos prácticos y una clara explicación de los fundamentos teóricos, Dávila mostró cómo aplicar los principios de radioprotección en la construcción de salas seguras para equipos radiológicos, asegurando que las dosis de radiación se mantengan dentro de los límites establecidos.
La correcta implementación de estos cálculos no solo protege la salud del personal y del público, sino que también permite a las instituciones optimizar recursos, evitando costos innecesarios en la construcción y el mantenimiento de las instalaciones radiológicas.
Mira la presentación completa a continuación:
